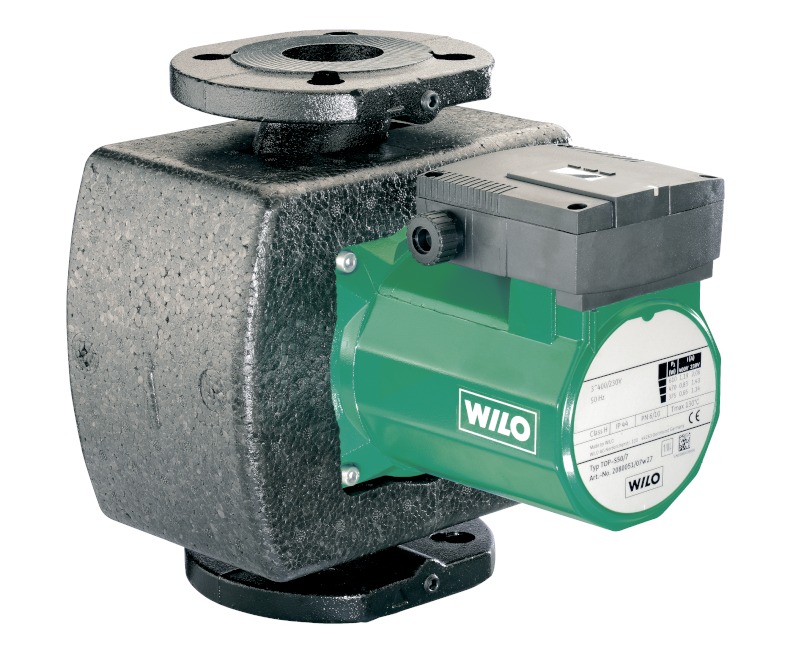

Серия TOP-S

WILO

Код Тип Давление Цена
2080046TOP-S 40/15 EMPN10 0.00 грн.
2080047TOP-S 40/15 DMPN10 0.00 грн.
2080044TOP-S 40/10 EMPN10 0.00 грн.
2080045TOP-S 40/10 DMPN10 0.00 грн.
2066132TOP-S 30/10 EMPN10 0.00 грн.
2066133TOP-S 30/10 DMPN10 0.00 грн.
2048322TOP-S 30/7 EMPN10 0.00 грн.
2048323TOP-S 30/7 DMPN10 0.00 грн.
2044013TOP-S 30/5 EMPN10 0.00 грн.
2044014TOP-S 30/5 DMPN10 0.00 грн.
2061962TOP-S 25/10 EMPN10 0.00 грн.
2061963TOP-S 25/10 DMPN10 0.00 грн.
2048320TOP-S 25/7 EMPN10 0.00 грн.
2048321TOP-S 25/7 DMPN10 0.00 грн.
2044009TOP-S 25/5 EMPN10 0.00 грн.
2044010TOP-S 25/5 DMPN10 0.00 грн.
Просмотров: 191

Подробная информация

Конструкція
Циркуляційний насос із мокрим ротором з різьбовим або фланцевим з'єднанням.

 Застосування
Усі системи водяного опалення, промислові циркуляційні системи, установки кондиціонування та закриті системи охолодження

 Особливості/переваги

  • Встановлення в системах опалення, кондиціонування/охолодження з температурою від -20 °C до +130 °C
    (TOP-S80/15 та TOP-S80/20 від -20°C до +110°C)
  • Катафорезне (KTL) покриття корпусу насоса для запобігання корозії при утворенні конденсату
  • Ручне регулювання потужності за допомогою 3 ступенів числа обертів
  • Простий монтаж завдяки комбінованому фланцю PN 6/PN 10 (від DN 40 до DN 65)



Технічні характеристики

  • Допустимий діапазон температур від -20 °C до +130 °C,
    короткочасно (2 год) до +140 °C (TOP-S 25/13, 80/15, 80/20 та насоси з модулем Wilo-Protect: від -20 °C до +110 °C)
  • Під’єднання до мережі:
    • 1~230 В, 50 Гц (залежно від типу)
    • 3~230 В, 50 Гц (з додатковим перемикальним штекером)
    • 3~400 В, 50 Гц
  • Клас захисту IP X4D
  • Різьбове або фланцеве з'єднання (залежно від типу) від Rp 1 до DN 100
  • Макс.робочий тиск для стандартного виконання: 6/10 бар або 6 бар (спеціальне виконання: 10 бар або 16 бар)

Спорядження/функції

Режими роботи

  • Перемикання ступеня числа обертів

Ручне керування

  • Ступінчасте налаштування числа обертів: 3 ступені числа обертів (2 ступені числа обертів для 1~насосів з P2 ≥ 350 Вт)

Автоматичне керування

  • Повний захист двигуна з вмонтованою електронною системою розімкнення (серійне спорядження тільки для 3~насосів з P2 ≥ 180 Вт та 1~насосів з P2 ≥ 350 Вт, опційно для всіх типів з модулем Wilo‐Protect C)

Зовнішнє керування

  • Керувальний сигнал „Пріоритет Вимк.“ (опційно для всіх типів з модулем Wilo‐Protect C)

Сигналізація та індикація

  • Окрема/загальна сигналізація про несправність (безпотенційний розмикальний контакт) (опційно для всіх типів з модулем Wilo‐Protect C)
  • Загальна сигналізація про несправність (безпотенційний розмикальний контакт) (серійне спорядження тільки для 3~ насосів з P2 ≥ 180 Вт і 1~ насосів з P2 ≥ 350 Вт, опційно для всіх типів з модулем Wilo‐Protect C)
  • Окрема сигналізація про роботу (безпотенційний замикальний контакт) (опційно для всіх типів з модулем Wilo‐Protect C)
  • Захисний контакт обмотки (WSK, безпотенційний розмикальний контакт) тільки для 1~насосів з P2 = 180 Вт)
  • Світлова сигналізація про несправність (серійне спорядження тільки для 3~насосів з P2 ≥ 180 Вт і 1~насосів з P2 ≥ 350 Вт, опційно для всіх типів з модулем Wilo‐Protect C)
  • Світлова індикація напрямку обертання (тільки для 3~насосів )

Керування здвоєним насосом (здвоєний насос або два одинарних насоси)

  • Режим роботи "головний-резервний" (автоматичне перемикання насосів за сигналом про несправність/за часом): опційно для всіх типів з модулем Wilo‐Protect C

Спорядження
Для насосів з фланцевим з’єднанням: фланцеві виконання

  • Стандартне виконання для насосів DN 40 - DN 65: комбінований фланець PN 6/10 (фланець PN 16 відповідно до EN 1092-2) для зустрічних фланців PN 6 та PN 16,
  • Стандартне виконання для насосів DN 80 / DN 100: фланець PN 6 (розрахований PN 16 відповідно до EN 1092-2) для зустрічного фланця PN 6,
  • Спеціальне виконання для насосів DN 40 - DN 100: фланець PN 16 (відповідно до EN 1092-2) для зустрічного фланця PN 16,
  • Підведення кабелю можливе з обох сторін (тільки для 1~насосів і 3~насосів з P2≥180 Вт)
  • Серійно теплоізоляція для застосування в системі опалення

Матеріали

  • Корпус насоса: сірий чавун
  • Робоче колесо: синтетичний матеріал
  • Вал: високоякісна сталь
  • Підшипник: металонасичений графіт


Серия TOP-S


Конструкція
Циркуляційний насос із мокрим ротором з різьбовим або фланцевим з'єднанням. Застосування
Усі системи водяного опалення, промислові циркуляційні системи, установки кондиціонування та закриті системи охолодження Особливості/переваги Встановлення в системах опалення, кондиціонування/охолодження з температурою від -20 °C до +130 °C
(TOP-S80/15 та TOP-S80/20 від -20°C до +110°C) Катафорезне (KTL) покриття корпусу насоса для запобігання корозії при утворенні конденсату Ручне регулювання потужності за допомогою 3 ступенів числа обертів Простий монтаж завдяки комбінованому фланцю PN 6/PN 10 (від DN 40 до DN 65) Технічні характеристики Допустимий діапазон температур від -20 °C до +130 °C,
короткочасно (2 год) до +140 °C (TOP-S 25/13, 80/15, 80/20 та насоси з модулем Wilo-Protect: від -20 °C до +110 °C) Під’єднання до мережі: 1~230 В, 50 Гц (залежно від типу) 3~230 В, 50 Гц (з додатковим перемикальним штекером) 3~400 В, 50 Гц Клас захисту IP X4D Різьбове або фланцеве з'єднання (залежно від типу) від Rp 1 до DN 100 Макс.робочий тиск для стандартного виконання: 6/10 бар або 6 бар (спеціальне виконання: 10 бар або 16 бар)Спорядження/функції Режими роботи ...



Поверхностные насосы вихревые, самовсасывающие и центробежные


Для подачи воды из открытых водоемов, колодцев, скважин, накопительных емкостей. Используются в системах полива садов и огородов, системах капельного орошения, автоматического водоснабжения хозяйств и индивидуального жилья для повышения давления там, где необходимо создать высокий напор с относительно небольшой объемной подачей. Конструкции насосов разных серий ориентированы на различные условия работы (жёсткая вода, наличие солей и агрессивных примесей, вода с примесями воздуха или газа, низкий уровень шума и т.д.). Низкая цена. Гарантия качества.



Серия SV2 (1*230V)


Многоступенчатые вертикальные центробежные насосы из нержавеющей стали с номинальной производительностью соответственно 2-4-8-16-33-46-66-92 м/ч, высокоэффективные, низкошумовые с заменяемыми механическими уплотнениями без необходимости демонтажа двигателя (SV 33-92). Двойные насосы (DPS) до 40 баров. Применение:
Системы повышения давления чистой и незначительно химически агрессивной жидкости, общепромышленные применения, питание котлов, общественные, коммунальные системы поставки воды, ирригационные системы, циркуляция горячей и холодной воды в системах обогрева и кондиционирования, перекачка конденсата пара, обратная осмоза, фильтрация, промышленные моющие установки, другие промышленные применения.

R DIN25 дo DIN100
Q дo 120 м/ч
H дo 330 м
p дo 30 барoв
T -30°С дo +120°С
N oт 0,25 дo 45 кВт
n 2900 / 1450 обор. / мин
Конструкционные материалы:
Корпус насоса 2-16 1.4301 / 1.4404 (тип N) 33-92 1.4301 / чугун 33-92N 1.4404 / 1.4408
Механическое уплотнение: по нормам ЕN 12756 / ISО 3069 силиконовый карбид /графит / эластомеры EPDM
эластомеры EPDM
Двигатель:
Однофазный ток 220-240 В
Трехфазный ток 380-415 / 660-690 В
Класс изоляции: ...
